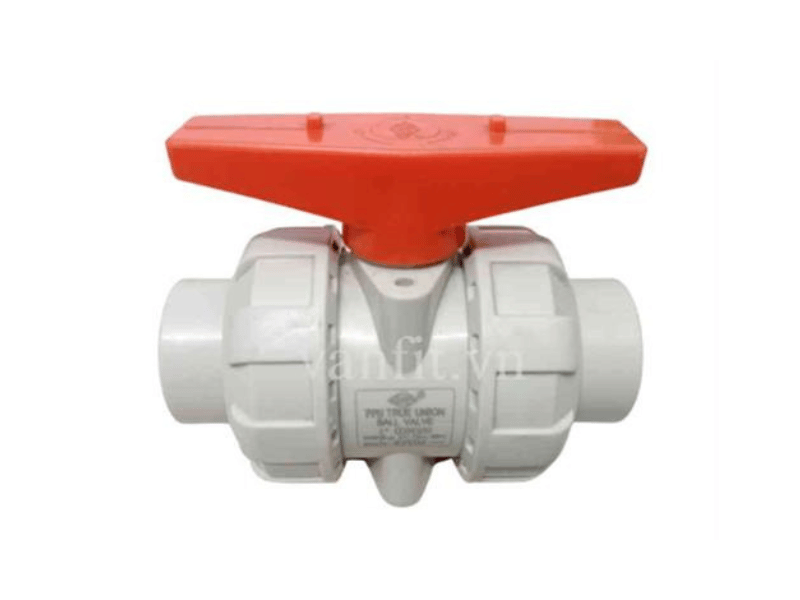

VAN BI RẮC CO PPH – SHIEYU
Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ trung tâm chăm sóc khách hàng 097.849.6768 hoặc Đăng ký bảo hành
1. Van bi rắc co PPH là gì ?
– Van bi rắc co PPH là một loại van cầu được làm bằng polypropylene homopolymer (PPH). Đặc điểm nổi bật của van này là có thiết kế với cấu trúc lắp nối thông qua rắc co đôi (double union), cho phép dễ dàng lắp đặt và tháo rời mà không cần cắt đứt đường ống.
– Với việc sử dụng vật liệu polypropylene homopolymer, van bi rắc co PPH rất chống ăn mòn và bền với hóa chất và môi trường ăn mòn khác. Van này được sử dụng phổ biến trong các ứng dụng công nghiệp, hệ thống xử lý hóa chất, hệ thống cấp nước và hệ thống xả nước, hệ thống ống dẫn khí, vv.
– Tóm lại, van bi rắc co PPH là một loại van cầu được làm bằng polypylene homopolymer, có cấu trúc lắp nối thông qua rắc co , và được sử dụng trong nhiều ứng dụng công nghiệp và hệ thống ống dẫn khác nhau.
Van bi có cấu tạo gồm phần thân và hai đầu rắc co để hàn vào ống. Phần rắc co sẽ được kết nối ren vào phần thân đảm bảo tính linh hoạt đồng thời hạn chế rò rỉ một cách tối đa. Ngoài ra, rắc co giúp dễ dàng thi công cũng như thay thế van một các dễ dàng khi có sự cố hoặc hỏng hóc. Van bi nhựa PPH dạng rắc co có dải kích thước từ DN15 đến DN100
-
Vật liệu : PPH
-
Kích thước : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100
-
Kiểu kết nối: dán keo
-
Tiêu chuản : DIN
-
Áp lực làm việc : 150PSI
-
Nhiệt độ làm việc : PPH (0-95℃)
-
Môi trường làm việc : lỏng, khí, hơi, (nước sạch, thải, khí nén, hơi lạnh,…)
-
Xuất xứ : Trung Quốc
3. Thông số kỹ thuật
|
Item |
Parts |
Material |
PCS |
|
1 |
Handle |
ABS |
1 |
|
2 |
Stem |
PP-H |
1 |
|
3 |
Stem O-ring |
EPDM/VITON |
2 |
|
4 |
Union Nut |
PP-H |
2 |
|
5 |
Seat |
PTFE |
2 |
|
6 |
Seat O-ring |
EPDM/VITON |
1 |
|
7 |
Connector |
PP-H |
2 |
|
8 |
Ball |
PP-H |
1 |
|
9 |
Body |
PP-H |
1 |
|
10 |
Seat |
PP-H |
1 |
|
11 |
Seat O-ring |
EPDM/VITON |
1 |
|
12 |
End O-ring |
EPDM/VITON |
1 |
|
13 |
Cap |
ABS |
1 |
|
SIZE |
A |
B |
L |
H |
P |
E |
S1 |
|
15(1/2″) |
85.3 |
54.2 |
106.0 |
49.8 |
21.8 |
31.2 |
5.2 |
|
20(3/4″) |
89.8 |
63.1 |
115.0 |
55.0 |
23.7 |
33.2 |
5.0 |
|
25(1″) |
105.8 |
73.7 |
126.5 |
64.4 |
25.5 |
40.3 |
5.3 |
|
32(1-1/4″) |
116.0 |
84.5 |
142.7 |
75.2 |
29.3 |
52.0 |
6.8 |
|
40(1-1/2″) |
128.0 |
97.7 |
156.5 |
88.3 |
32.6 |
52.0 |
7.2 |
|
50(2″) |
139.6 |
117.5 |
172.0 |
104.3 |
35.7 |
71.0 |
7.2 |
|
65(2-1/2″) |
205 |
149.5 |
240 |
146.0 |
45.7 |
84.5 |
8.0 |
|
80(3″) |
205 |
168.6 |
266 |
152.3 |
49.7 |
84.2 |
8.6 |
|
100(4″) |
248 |
210.0 |
316 |
181.0 |
59.5 |
120.7 |
10.0 |
Tiêu chuản lỗ cắm ống
|
SIZE |
D |
DIN |
|
|
d1 |
d2 |
||
|
15(1/2′) |
15 |
20.30 |
20.10 |
|
20(3/4′) |
20 |
25.30 |
25.10 |
|
25(1′) |
25 |
32.30 |
32.10 |
|
32(1-1/4′) |
32 |
40.30 |
40.10 |
|
40(1-1/2″) |
40 |
50.30 |
50.10 |
|
50(2″) |
50 |
63.30 |
63.10 |
|
65(2-1/2″) |
65 |
75.30 |
75.10 |
|
80(3′) |
80 |
90.40 |
90.10 |
|
100(4″) |
100 |
110.40 |
110.10 |
4. Nguyên lý hoạt động của van bi rắc co PPH
Đối với dòng van bi nhựa tay gạt thì nguyên lý hoạt động rất đơn giản chỉ cần người vận hành gạt tay gạt sang trái hoặc phải thì quả bi cũng sẽ quay theo, tùy vào từng góc độ xoay của người vận hành mà van sẽ mở nhiều hơn ít(theo từng góc độ) và ngược lại gạt về vị trí ban đầu van sẽ đóng.
5. Ứng dụng của van bi rắc co PPH
Van bi nhựa rắc co PPH được ứng dụng cho nhiều hệ thống nhất hiện nay như:
-
Hệ thống nước sinh hoạt gia đình, chưng cư, trung tâm thương mại
-
Hệ thống nước nhà máy, khu công nghiệp
-
Hệ thống máy lọc nước, bể bơi, hồ chứa
-
Hệ thống đài phun nước, nhạc nước
-
Hệ thống PCCC, điều hòa, chiler
-
Hệ thống hóa chất axit ăn mòn cao
-
Hệ thống tươi cây nông nghiệp
-
Hệ thống thủy lợi
-
Hệ thống chăn nuôi
-
Hệ thống sưởi
-
Hệ thống thực phẩm
-
Hệ thống dược phẩm
-
Hệ thống bia, rượu, nước ngọt, sữa
